中央空调控制系统

产品特点 :

配置：PLC（S7-1200）+触摸屏（SMART1000IE）+变频器+施耐德低压电器+交换机+远控模块。重点功能：实现远程对PLC和触摸屏编程及程序修改，同时实现远程组态王监控或手机APP监控。

立即咨询

产品详情

中央空调控制系统:
配置：PLC（S7-1200）+触摸屏（SMART1000IE）+变频器+施耐德低压电器+交换机+远控模块
重点功能：实现远程对PLC和触摸屏编程及程序修改，同时实现远程组态王监控或手机APP监控。

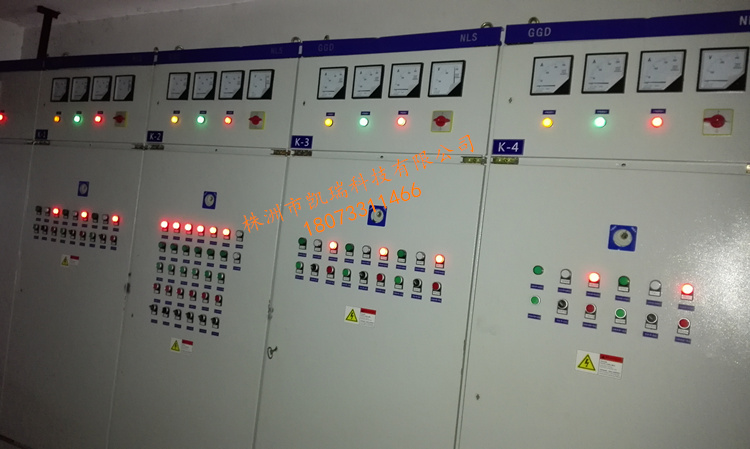

图一（动力柜）

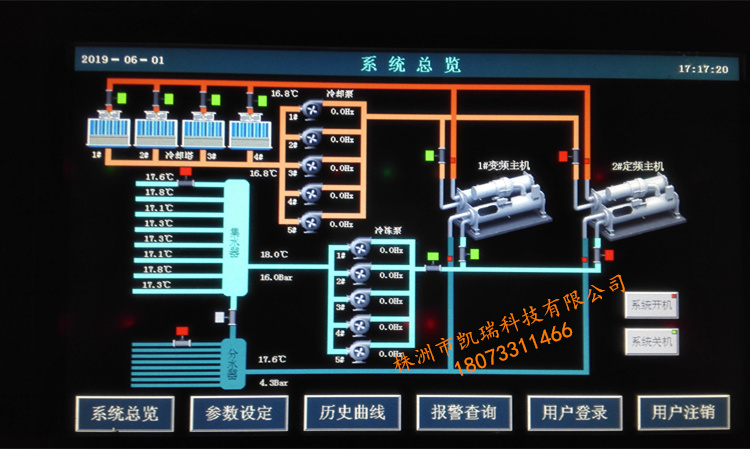

图二（触摸屏画面）

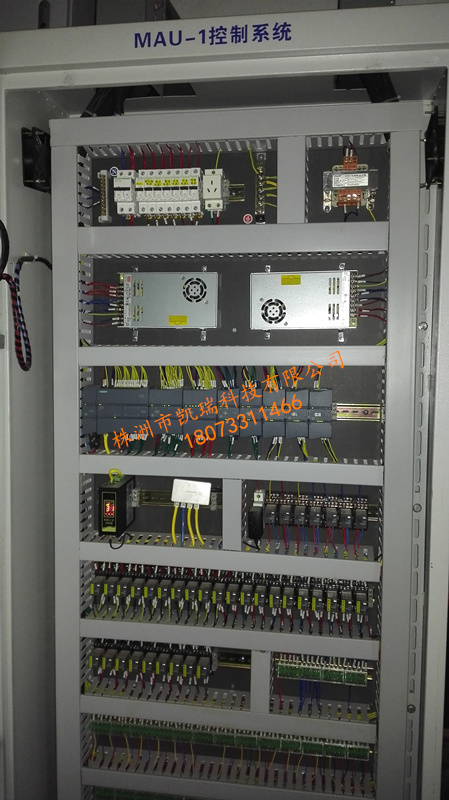

图三（控制系统柜）

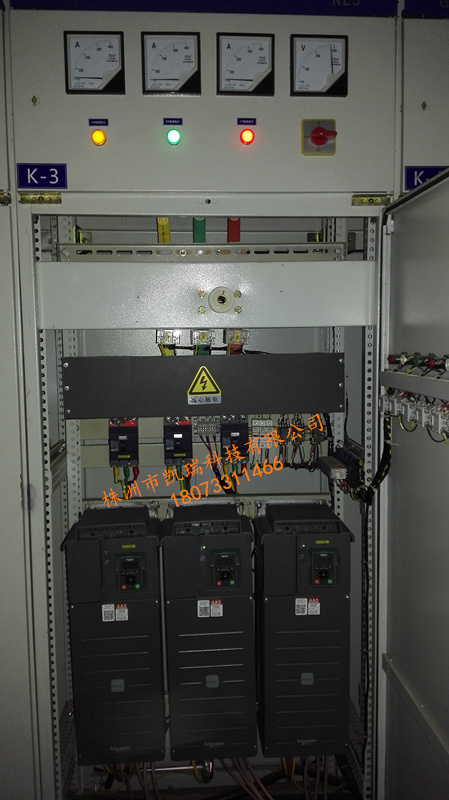

图四（变频柜）

工作原理

典型中央空调机组主要由冷冻水循环系统、冷却水循环系统及主机三部分组成:
1、冷冻水循环系统
该部分由冷冻泵、室内风机及冷冻水管道等组成。从主机蒸发器流出的低温冷冻水由冷冻泵加压送入冷冻水管道(出水)，进入室内进行热交换，带走房间内的热量，最后回到主机蒸发器(回水)。室内风机用于将空气吹过冷冻水管道，降低空气温度，加速室内热交换。
2、冷却水循环部分
该部分由冷却泵、冷却水管道、冷却水塔等组成。冷冻水循环系统进行室内热交换的同时，必将带走室内大量的热能。该热能通过主机内的冷媒传递给冷却水，使冷却水温度升高。冷却泵将升温后的冷却水压入冷却水塔(出水)，使之与大气进行热交换，降低温度后再送回主机冷凝器(回水)。
3、主机
主机部分由压缩机、蒸发器、冷凝器及冷媒(制冷剂)等组成，其工作循环过程如下:
首先低压气态冷媒被压缩机加压进入冷凝器并逐渐冷凝成高压液体。在冷凝过程中冷媒会释放出大量热能，这部分热能被冷凝器中的冷却水吸收并送到室外的冷却塔上，最终释放到大气中去。随后冷凝器中的高压液态冷媒在流经蒸发器前的节流降压装置时，因为压力的突变而气化，形成气液混合物进入蒸发器。冷媒在蒸发器中不断气化，同时会吸收冷冻水中的热量使冷冻水达到较低温度。最后，蒸发器中气化后的冷媒又变成了低压气体，重新进入了压缩机，如此循环往复。
