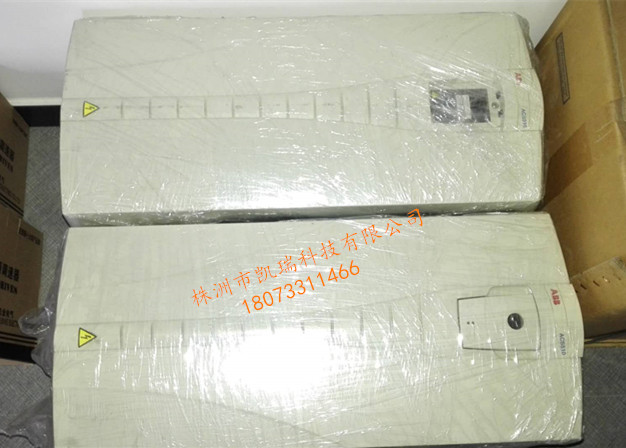

ABB ACS510变频器的选型及外形尺寸

应用范围品牌产品系列型号额定电压

通用ABB

ACS系列 ACS510-01-060A-4

三相AC380-480（V）

ABB标准传动

ACS510-01

1.1kW to 110kW

ACS510是ABB又一款杰出的低压交流传动产品。可以简单的购买，安装，配置和使用，可节省相当多的时间。

应用领域

ACS510 传动应用于广泛的工业领域，适用各类型负载。ACS510还针对风机、水泵应用做了特别的优化，典型的应用包括恒压供水，冷却风机，地铁和隧道通风机等等。

亮点

u 完美匹配风机水泵

u 高级控制盘

u 用于降低谐波的专利技术：变感式电抗器

u 循环软起

u 用户自定义

U/F曲线

u 超越模式

u 内置RFI滤波器作为标准配置，适用于第一和第二环境

u CE认证

符合的标准

低压产品指导73/23/EEC

机械指导98/37/EC

EMC指导89/336/EEC

质量控制系统ISO9001和环境系统ISO14001

CE认证

型号说明

型号代码一栏清楚地表明了变频器的功率容量和外形尺寸。对应你选中的类型代码，外形尺寸可以用来确定变频器尺寸。

电压

ACS510 -01提供的电压范围：4 = 380 - 480 V

结构

类型代码中“01”代表变频器的安装方式及功率范围。



额定容量             型号代码              外形规格

SN     PN     I2N

kVA    kW     A

2.3    1.1    3.3    ACS510-01-03A3-4       R1

3      1.5    4.1    ACS510-01-04A1-4       R1

4      2.2    5.6    ACS510-01-05A6-4       R1

5      3      7.2    ACS510-01-07A2-4       R1

6      4      9.4    ACS510-01-09A4-4       R1

9      5.5    11.9   ACS510-01-012A-4       R1

11     7.5    17     ACS510-01-017A-4       R2

16     11     25     ACS510-01-025A-4       R2

20     15     31     ACS510-01-031A-4       R3

25     18.5   38     ACS510-01-038A-4       R3

30     22     46     ACS510-01-046A-4       R3

41     30     60     ACS510-01-060A-4       R4

50     37     72     ACS510-01-072A-4       R4

60     45     88     ACS510-01-088A-4       R4

70     55     125    ACS510-01-125A-4       R5

100    75     157    ACS510-01-157A-4       R6

120    90     180    ACS510-01-180A-4       R6

140    110    195    ACS510-01-195A-4       R6

尺寸



外型     尺寸和重量

尺寸     IP21/UL类型1                       IP54/UL类型12

         H1     H2    W     D    重量       H    W    D   重量

         mm     mm    mm    mm    Kg        mm   mm   mm   Kg

R1       369   330   125   212   6.5       449  213  234   8.2

R2       469   430   125   222    9        549  213  245  11.2

R3       583   490   203   231   16        611  257  253  18.5

R4       689   596   203   262   24        742  257  284  26.5

R5       739   602   265   286   34        776  369  309  38.5

R6       880   700   300   400   69        924  410  423  80



H1 = 带电缆接线盒时的高度

H2 = 不带电缆接线盒时的高度

W = 宽度

D = 深度
