由于产品年份及长时间使用，太子奶用于给奶瓶套标的套标机触摸屏出现部分老化和损坏，影响正常工作，现要求对损坏的触摸屏进行更换，但对其以前的触摸屏程序无法读出，要根据现有设备对株洲触摸屏编程。

   该套标机的PLC型号为三菱FX2N-48MT，另带两个三菱的运动模块，4个台达变频器及2个三菱伺服电机，在编写新的触摸屏程序前，先必须将株洲三菱PLC解密读出原程序,着重弄懂运动模块所对应的部分动作和参数，避免PLC程序与触摸屏程序之间的不对应，增加自己编写难度。根据其设备说明书查看及逐个触发各个报警设置，完成及增加对报警画面的制作，报警画面下写出解决方法，方便在以后的生产中快速解决问题，提高工作效率。编写触摸屏程序画面时要严谨认真的对应相应动作，别因疏忽大意忘记及错误的选错开关状态和对应的PLC地址。

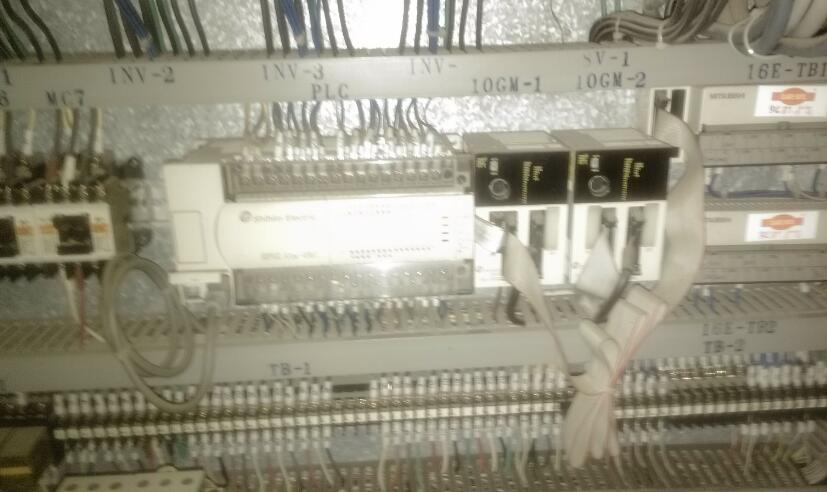

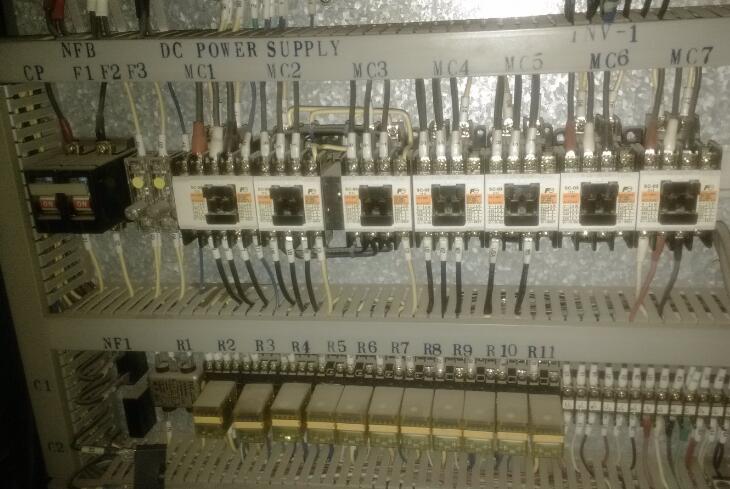

   电控柜内部部分图片如下:

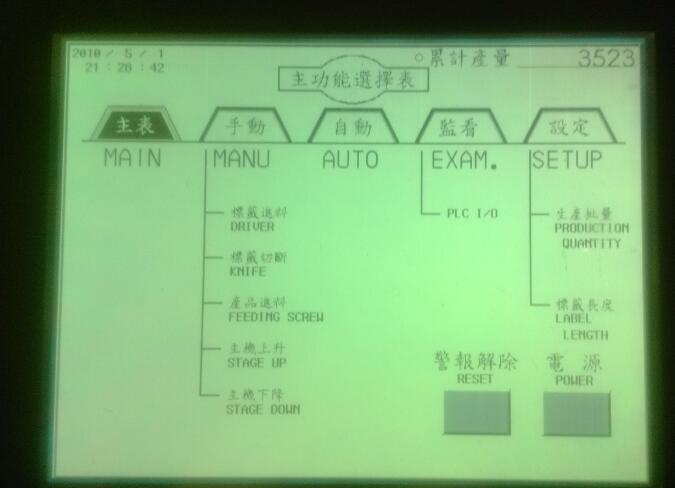

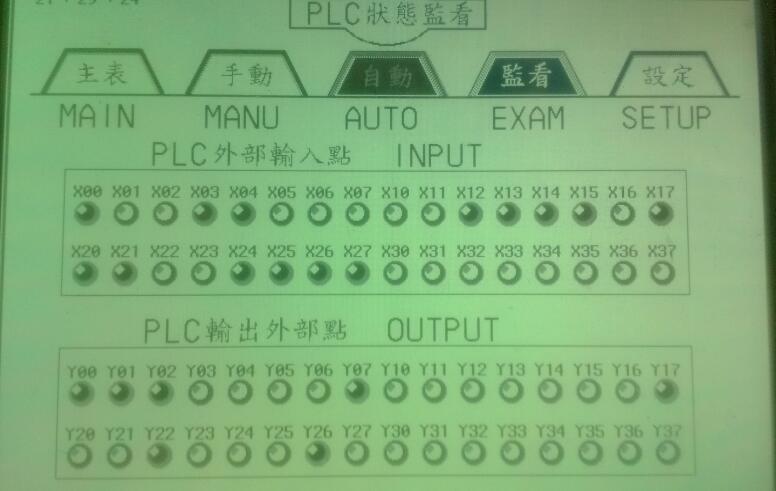

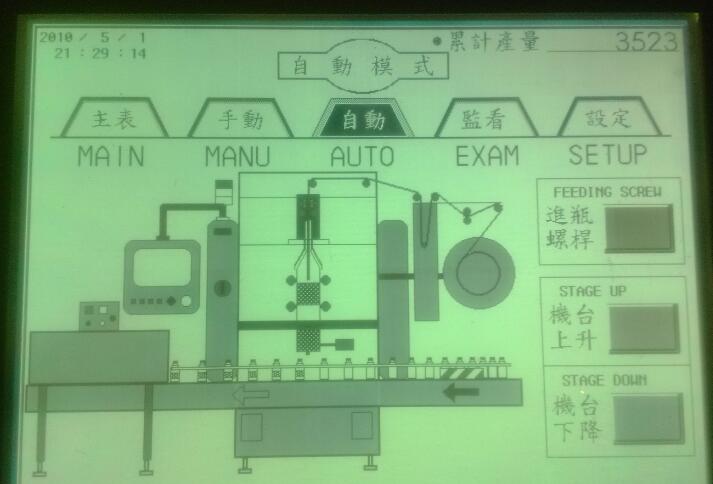

   旧屏部分图片如下：








     根据其技术要求及现场查看要对其触摸屏程序进行更换，对现场PLC程序的读取和对整体生产线的动作分析，进行程序编写，因旧屏已停产，选择其替代版本为MT8100IE，并对其触摸屏编程,通讯接口变化HWI（485公）-------PLC（422公）。

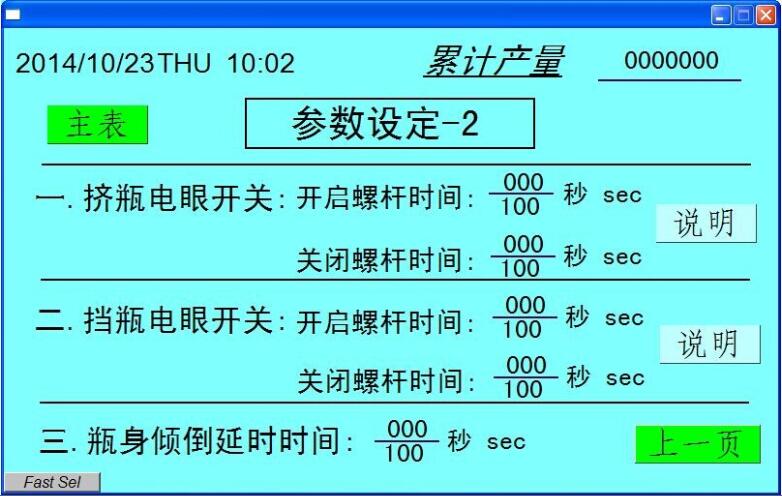

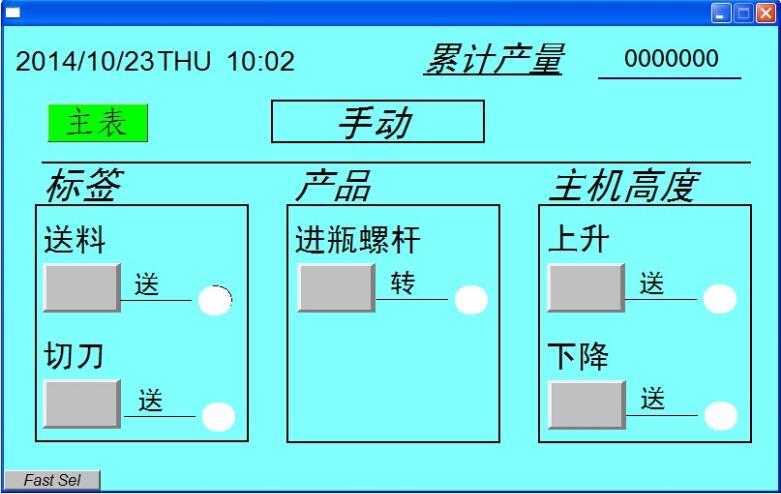

    新屏部分画面如下：









     此画面在老屏的基础上进行了优化和补充，更加适应现在的生产要求，使生产过程更加简单实用，画面也更加艳丽和舒服。经过安装和测试，新屏完美达到要求，现已投入使用。
