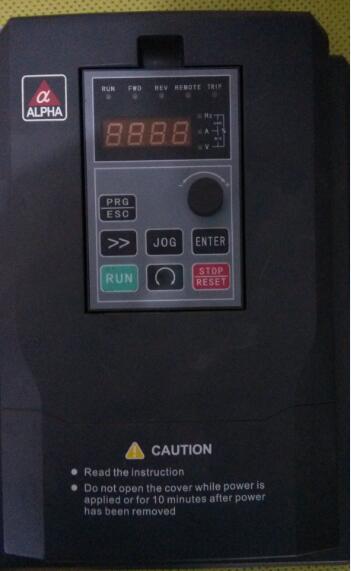

图(1)


设备到手（图1），首先进行静态检测，确认可以通电。



通电检测，查看面板故障显示代码。



显示正常，测量主板、驱动板电源电压和母线电压。



一切正常，进行空载测试（不带电机），测量母线电压和U、V、W三相输出电压。



发现三相输出缺相（说明逆变电路出现问题）。断电。



进行模块检测，发现模块内部V相电路存在故障，拆下模块，再次测量，确定模块问题。



根据维修经验，模块出现严重故障，排除模块本身问题，极大可能造成电路板其它故障，比如说驱动电路故障等。

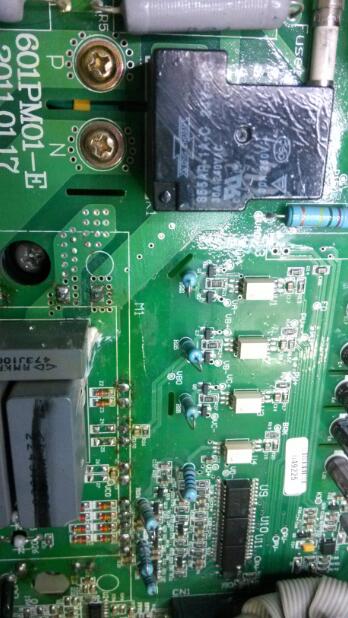

对电路板单独上电检测，驱动电路等正常，但发现模块V相附近两个稳压二极管存在故障（图2红圈）。焊下单独测量，一个短路，一个开路，确认损坏。

（图2）



 因为这种二极管没有在电路板上标示出型号，所以就只能从U相取两个好的自己测量其稳压值。测示方法如下：（图3、4）。

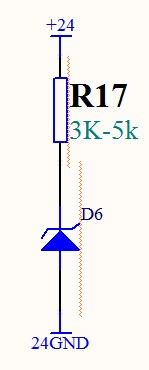

（图3，简单测量）

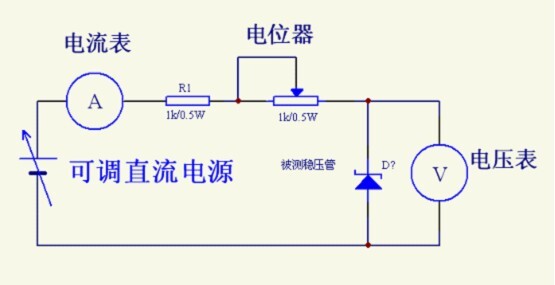

（图4，精确测量）



经测量，稳压值为17V(稳压管两端电压），知道了稳压值，二极管就解决了。



更换损坏器件：1，模块。2，稳压管。



通电空载测试正常。



断电，接入电机运行。



测量母线电压，输入输出电压，输出电流等，一切正常。运行两小时后再次测量，没有问题。



断电，拧紧螺丝，封好，贴上标签。
